一、項目概述

本系統采用國外知名的自動化設備生產商西門子公司的PLC系統，對生產工藝參數的采集/控制，并通過現場總線傳送數據到中央處理單元進行統一運算處理。中央控制室的操作員站兼工程師站計算機對整個生產過程進行集中控制和管理。本系統同時是一個監視控制與數據采集系統，可將監視控制與數據采集功能集為一體，完成生產控制的控制、工藝流程顯示、設備運行狀態監控及設備故障報警，生產數據的監測、存儲、分析、報表打印等功能要求。

系統結構：本系統主要作為實驗設備的運行狀態數據監測，監測點為三個低溫實驗裝置，根據現場儀表實測數據進行參數設置實驗、數據歷史記錄等。

整個系統配置可分為兩層:

第一層:集中監控層。由一臺電腦所組成。集中監控層完成對生產工藝個部分的運行監視、數據采集和自動控制調度功能。該層是整個監控系統的核心。

第二層：現場設備層?，F場溫度、流量壓力等儀表實時監測并將采集的數據傳送給監控層顯示記錄（該系統所用儀表均為我公司品牌）。

二、現場照片

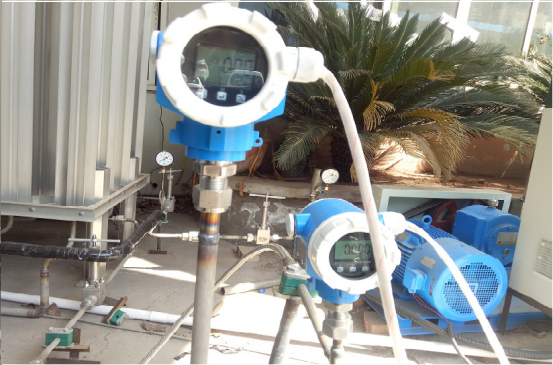

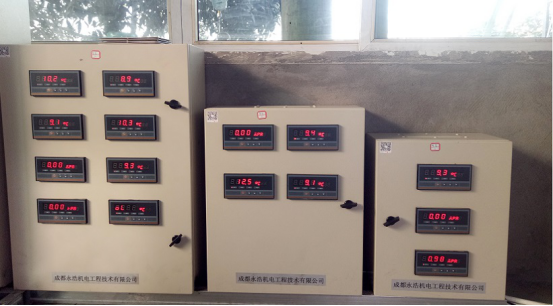

現場儀表柜                                                   現場儀表

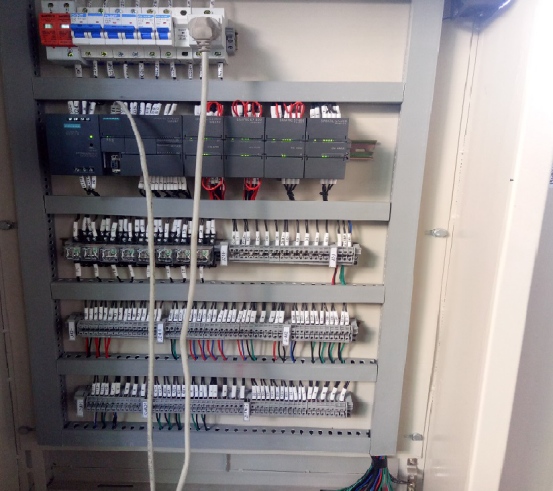

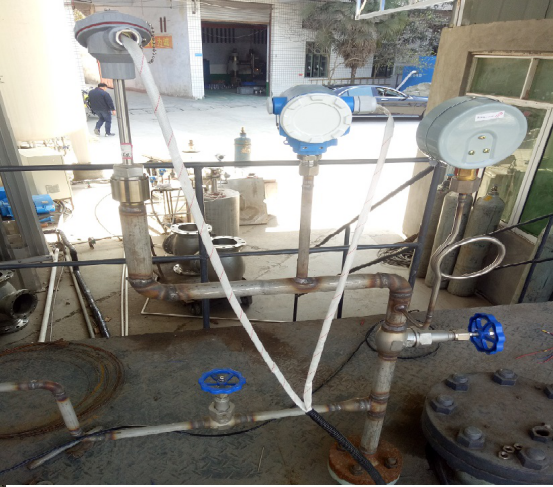

現場儀表                                                      PLC控制柜

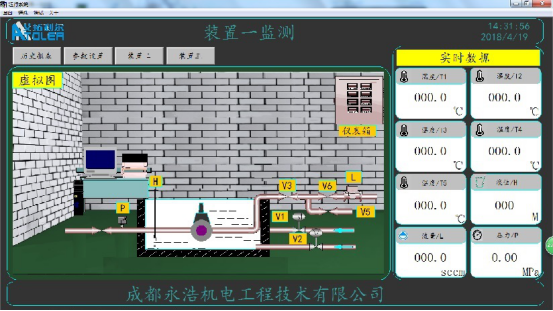

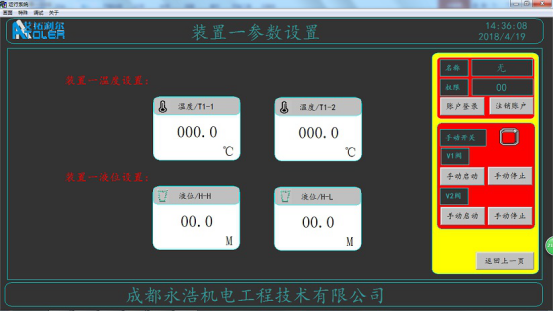

  上位機系統圖                                                    上位機系統圖
