一、項目概述

瀘州云龍機場（Luzhou Yunlong Airport，ICAO：ZULZ；IATA：LZO）位于四川省瀘州市。云龍機場按照民航飛行區4D級、軍用三級機場標準建設，運營初期按4C級投用。2018年9月10日，瀘州云龍機場正式通航。

2018年冬航季，云龍機場通航城市達到21個。這21個城市為：北京、上海、深圳、貴陽、昆明、杭州、石家莊、大理、溫州、海口、蘭州、天津、長沙、泉州、麗江、南京、南寧、寧波、廣州、銀川、鄭州。2019年重點開通國際(地區)航線，年旅客吞吐量突破160萬人次。

瀘州云龍機場是川南第一大、僅次于成都雙機場的四川省第三大航空港，同時也是籌建中的幸福瀘州航空主運營基地。通航初期可滿足空客A321、波音737-900ER、波音737MAX-9及以下所有機型起降。云龍機場將實現輻射川南并兼顧黔北、渝西、滇東地區的目標，成為四川乃至西部重要的區域干線機場。

系統分為暖通系統及冷機系統兩套，兩套系統同時進入一個可編程控制器，上位機軟件一套。可編程控制器采用國內知名品牌臺達AH500系列產品，可編程邏輯控制器采用帶有冗余功能的控制器，保證了使用過程中的可靠性，不會因一個控制器可編程邏輯控制器帶有一組EtherNET通訊接口便于實現與相關工藝設備的連鎖實現與上位機的網絡通訊，并完成與上下游設備的信息交換，連接現場原件的所有輸入點(DI)進入模塊之前、所有輸出點（DO）在可編程邏輯控制器模塊輸出之后都采用中間繼電器進行隔離，保證了現場設備與可編程邏輯控制器之間完全隔離。上位機軟件采用北京亞控科技最新軟件，開發出的軟件界面美觀、操作流暢。

二、現場照片

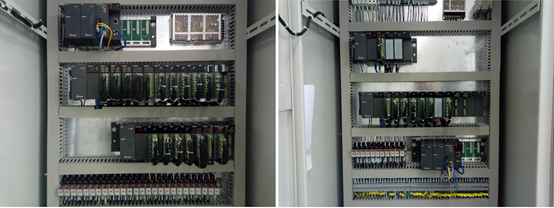

PLC柜內布局圖

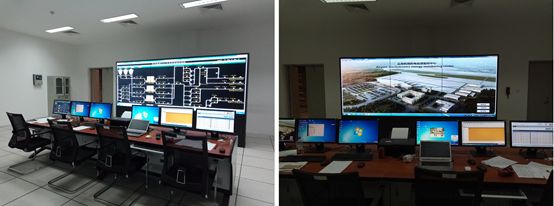

中控室圖

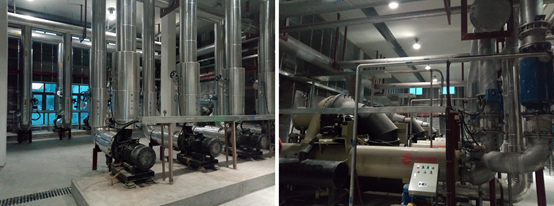

現場設備圖
