一、項目概述

系統分為精餾實驗裝置及脫硫反應實驗裝置兩套，兩套系統同時進入一個可編程控制器，上位機軟件一套。現場儀表均采用艾拓利爾儀表，得到了廣大用戶的好評?？删幊炭刂破鞑捎门_達產品，可編程控制器有一EtherNET通訊接口便于實現與相關工藝設備的連鎖實現與上位機的網絡通訊，并完成與上下游設備的信息交換，連接現場原件的所有輸入點(DI)進入模塊之前、所有輸出點（DO）在可編程邏輯控制器模塊輸出之后都采用中間繼電器進行隔離，模擬量信號的輸入通過模擬量信號隔離器后才連接到相應模塊上，保證了現場儀表與可編程邏輯控制器之間隔離。上位機軟件采用科技軟件，開發出的軟件界面美觀、操作流暢。

二、 現場照片

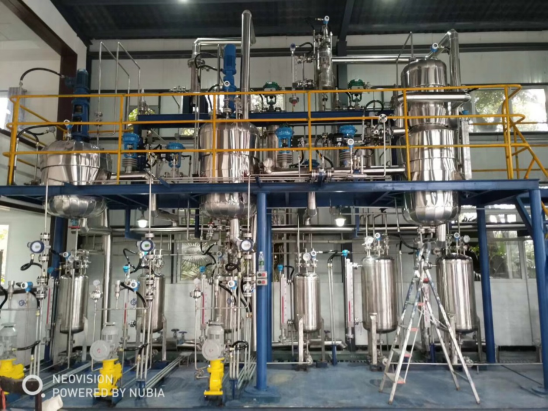

脫硫反應實驗裝置現場圖

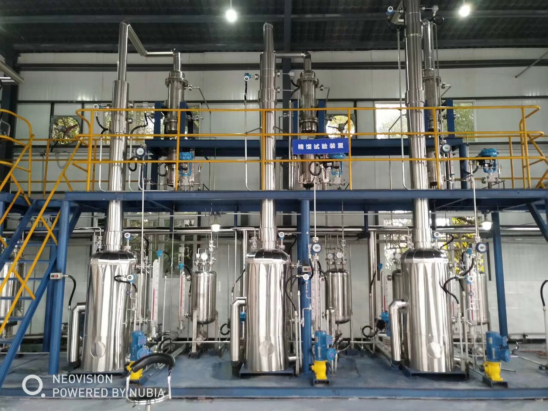

精餾實驗裝置現場圖

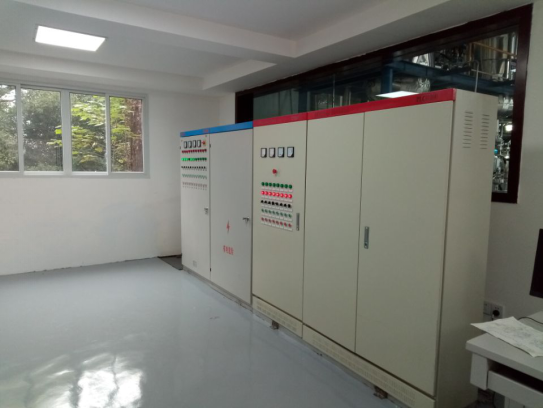

中控室PLC柜

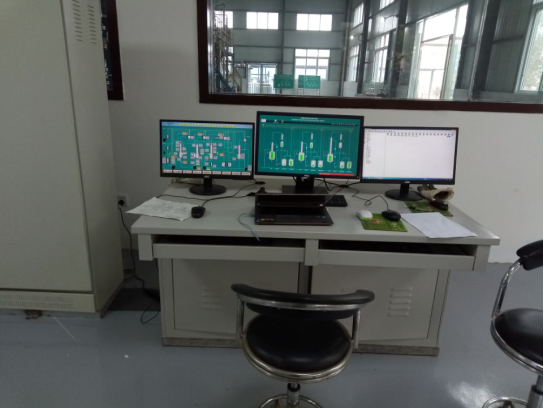

中控室現場圖
