一、項目概述

本工程主要包括以下內容:污水處理工程自動化控制系統、自動檢測儀表系統和視頻監控系統等。我公司主要負責污水處理工程自動化控制系統部分。

二、控制系統和控制方式

1、根據污水處理廠生產各車間不同的工藝生產過程的特點和要求，采用現場檢測控制整個污水處理廠生產綜合監測管理的計算機集散型控制系統。

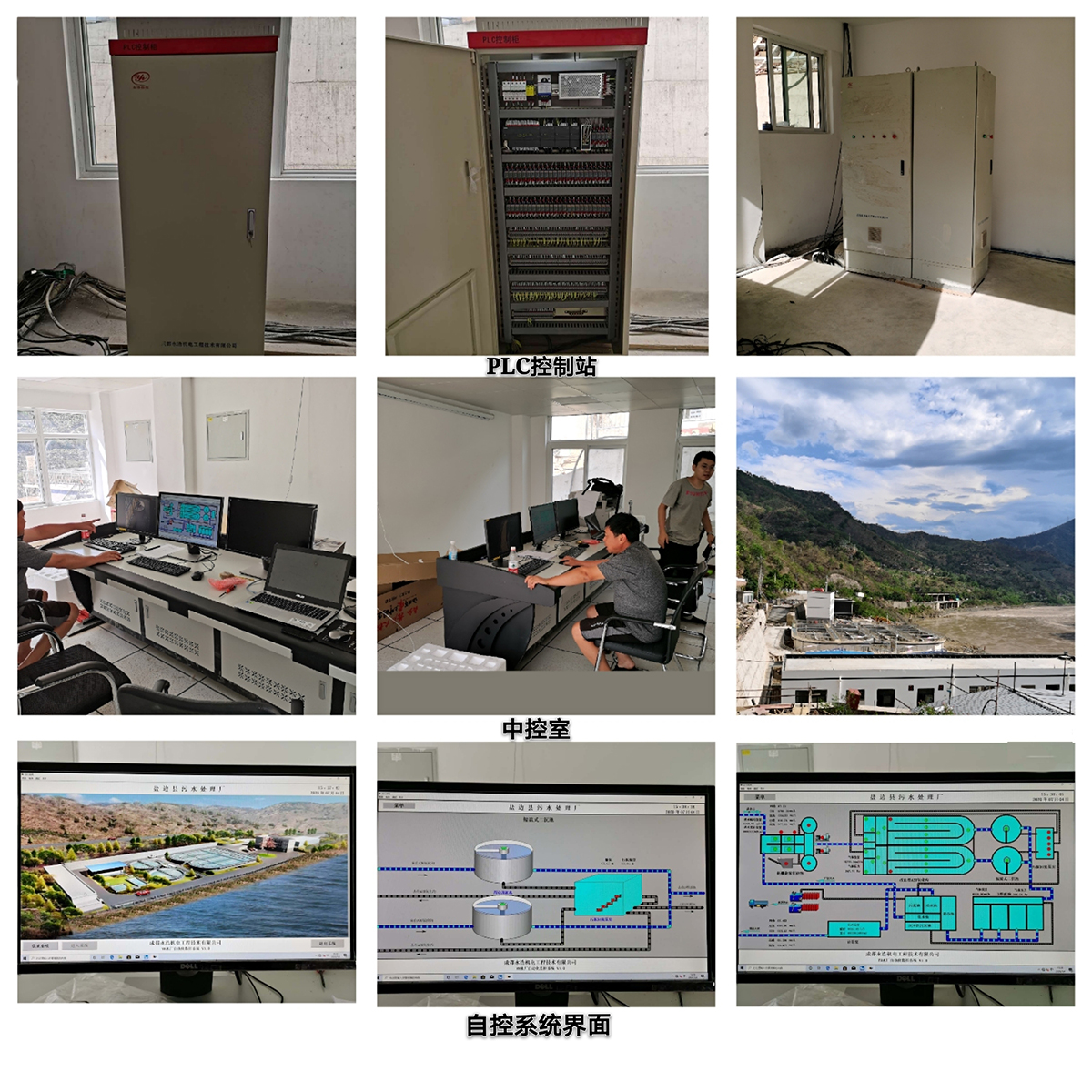

2、根據污水處理廠生產各車間不同的工藝生產過程的特點，擬定在廠區綜合樓中控室室內設置PLC集中控制。

3、根據污水處理工藝流程,計算機集散系統分為二層，第-層為現場自動化控制層，主要由控制/采集站、檢測儀表和調節儀表等組成。第二層為中心控制管理層，主要由工控機、大屏幕顯示器、模擬屏、打印機、集線器、操作臺、控制機柜、操作監控軟件、組態軟件、網絡通訊總線和輸入/輸出等設備組成。

4、中心控制室(第層)與現場自動化層之間采用過程總線(工業以太網)進行數據通訊信息交換。

三、控制系統功能

1、采集整個污水處理過程的工藝參數和調節運行狀態信息，根據采集到的信息,對運行情況進行分析，建立各類數據庫,對主要工藝參數做出趨勢曲線，分析比較后找出好的運行規律,通過故障分析，改進管理方法，保證排水質量。

2、計算機的顯示CRT可顯示整個生產過程動態流程圖、各車間工藝流程圖、帶有動態參數顯示、記錄趨勢曲線、自動生成各類報表并定時打印。

3、控制系統設遠程自動、遠程手動和現場手動種控制方式。系統可完成在線分析、診斷故障和故障報警。操作人員可通過人機對話的方式，對整個生產過程的控制設備進行遠傳遙控,實現自動化控制的目的。

4、系統網絡采用現場總線通信系統方式實現各設備間的信息交換以及數據庫和系統資源的共享。數據庫和系統資源的共享。

5、中心控制室擬設在綜合樓,中心控制室(操作站)與現場控制/采集站之間網絡通訊光纜。
