眉山工業園開發區污水處理廠自控系統施工案列

項目概述：

本項目為新建3.0萬噸/天，眉山工業園開發區污處理廠及新建配套管網14.8公里自控工程，成都永浩

自控公司于2021年6月承接本項目-自控專業的設計、制做、安裝調試工作。本自控專業主要由：中

央控制系統、現場五個PLC控制站、及現場儀表構成。中央監控系統采用DELL監控計算機、華為服務

器及UPS、KingView工業組態軟件；PLC控制站采用施耐德580系列PLC控制器、DELTA工業交換機；現

場儀表采用德國科隆流量計、德國西門子壓力變送器和液位計、美國德菲水質儀表。

1#PLC控制站（1#PLC）

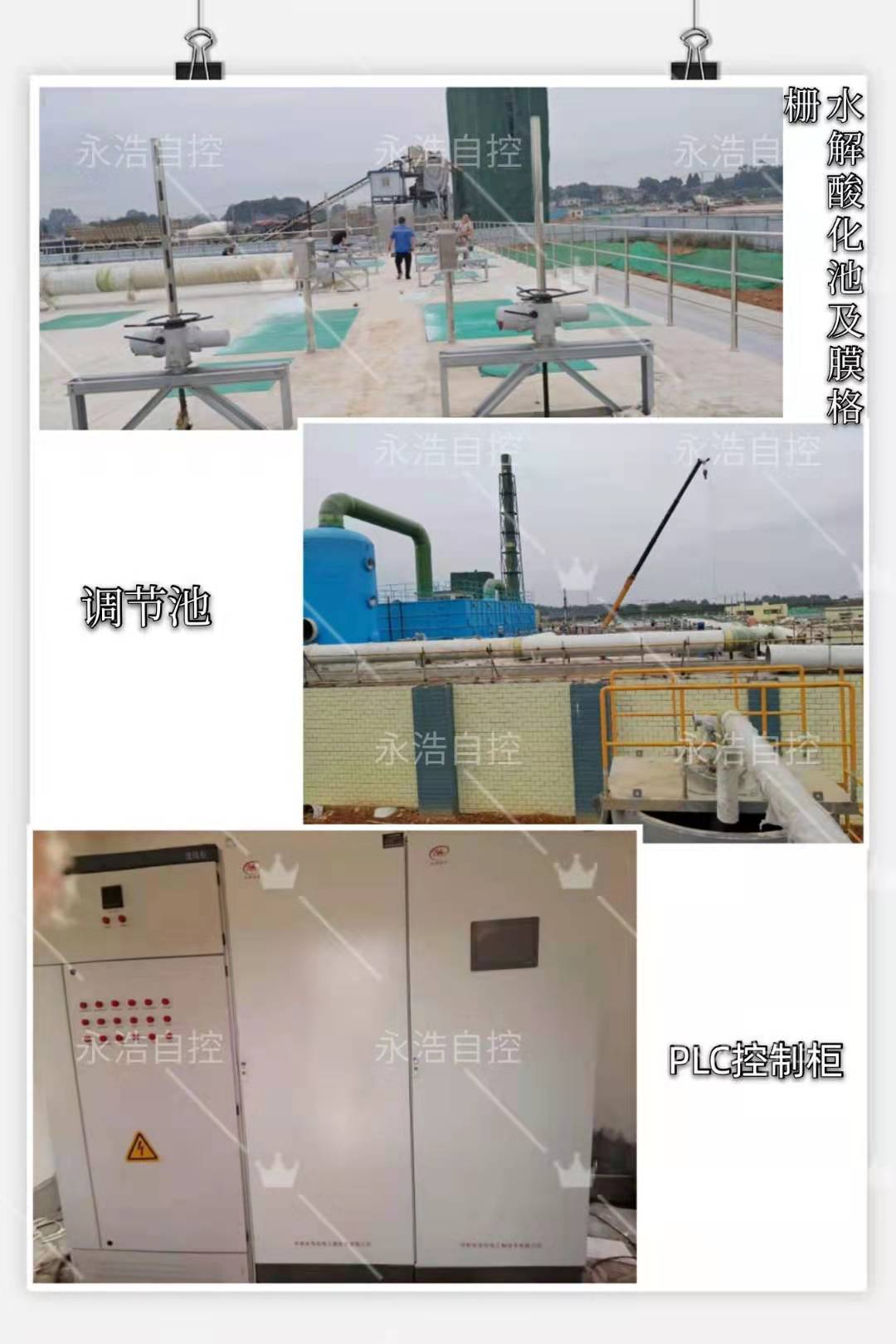

位于進水儀表間控制室，監控范圍：細格柵及旋流沉砂池、調節池、進水

儀表間、水解酸化池及膜格柵、1#除臭裝置。

   2#PLC控制站（2#PLC）

   位于污泥濃縮脫水間配電室，監控范圍：事故池、2#~3#除臭裝置、污泥濃縮脫水間、貯泥池、污泥

   濃縮池。

   3#PLC控制站（3#PLC）

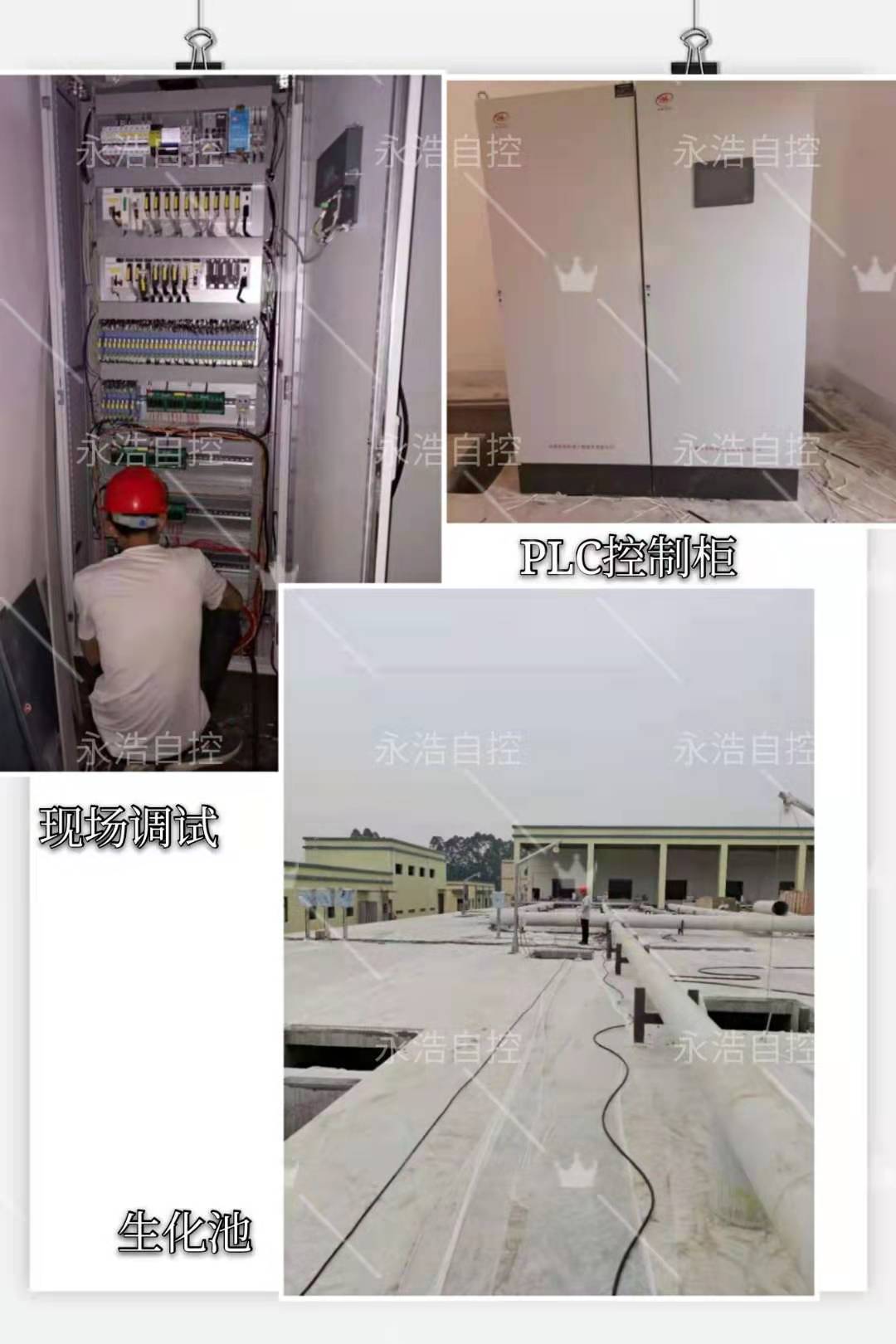

   位于鼓風機房及變配電間控制室，監控范圍：鼓風機房及變配電間、MBR生化池、危廢儲存間

   4#PLC控制站（4#PLC）

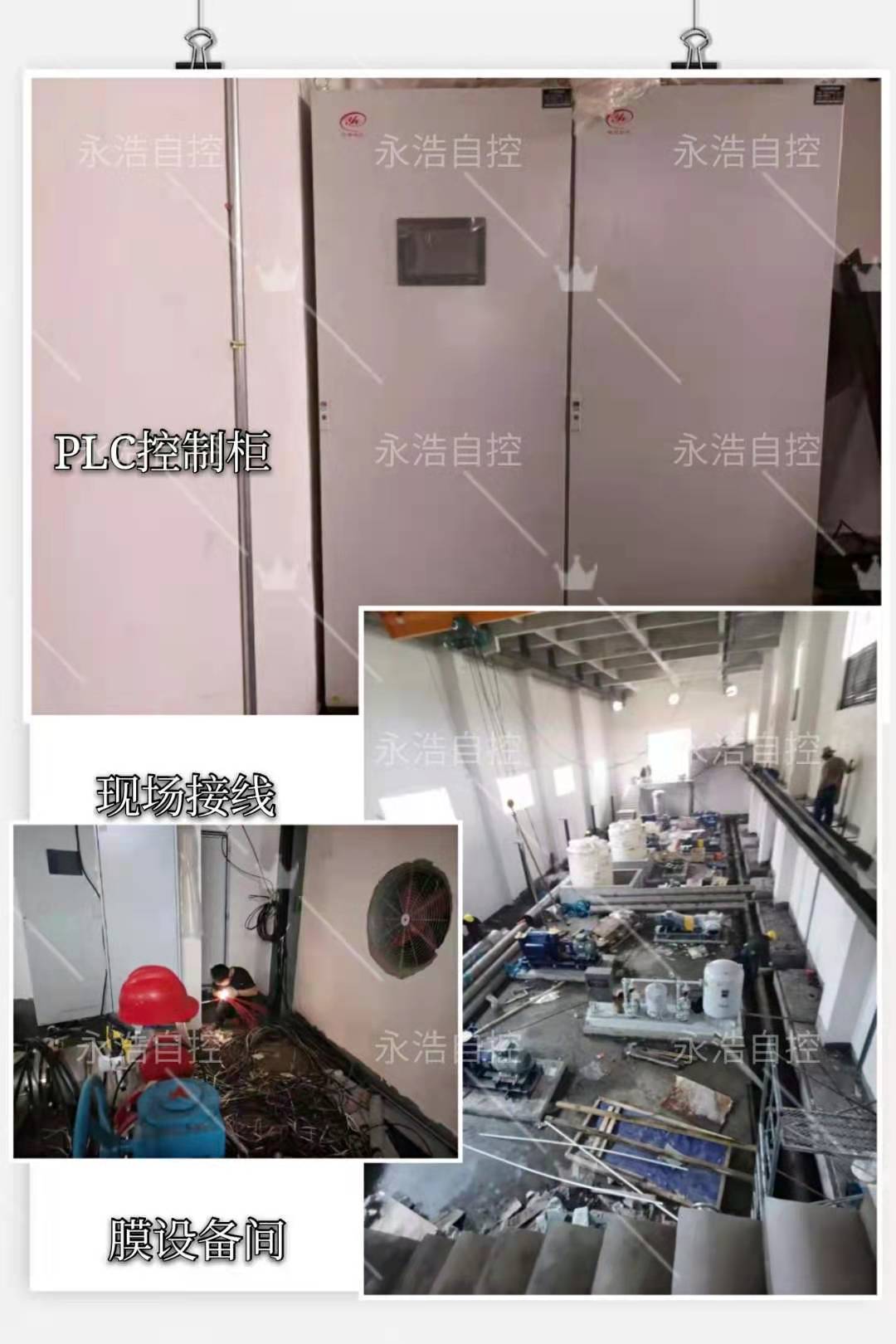

   位于MBR膜設備間，監控范圍：MBR膜池、MBR膜設備間。

   5#PLC控制站（5#PLC）

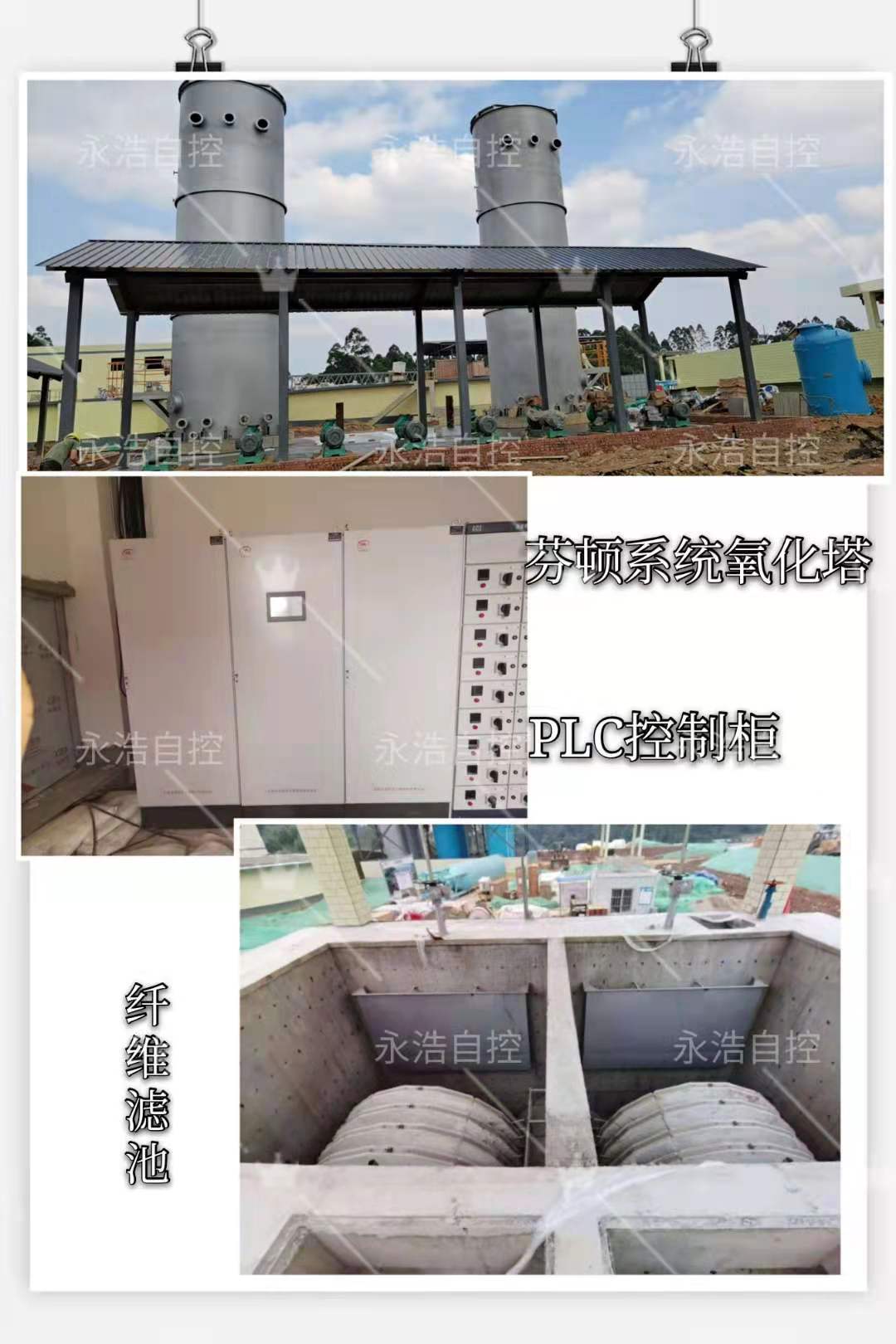

   位于加藥間配電室，監控范圍：芬頓系統中間水池、芬頓系統綜合池、芬頓系統氧化塔、纖維

   濾池、紫外線消毒渠、二沉池、巴氏計量槽、加藥間、加藥間罐區、出水儀表間、尾水泵房。

   中央監控系統

   位于污水處理廠的綜合樓二層的中央控制室。完成全廠工藝設備的運行狀態、工藝過程參數的

   采集和監視，遠程控制相關設備、設定運行參數，配合工藝運行過程實現原水水質凈化的目的。

   實現報表打印、事故報警打印等功能。

   中央監控主站

   工業數據中心、客戶端（含工程師站）、工業網絡交換機、報表及報警打印機、液晶拼接屏等

   組成中央監控主站（MOP）

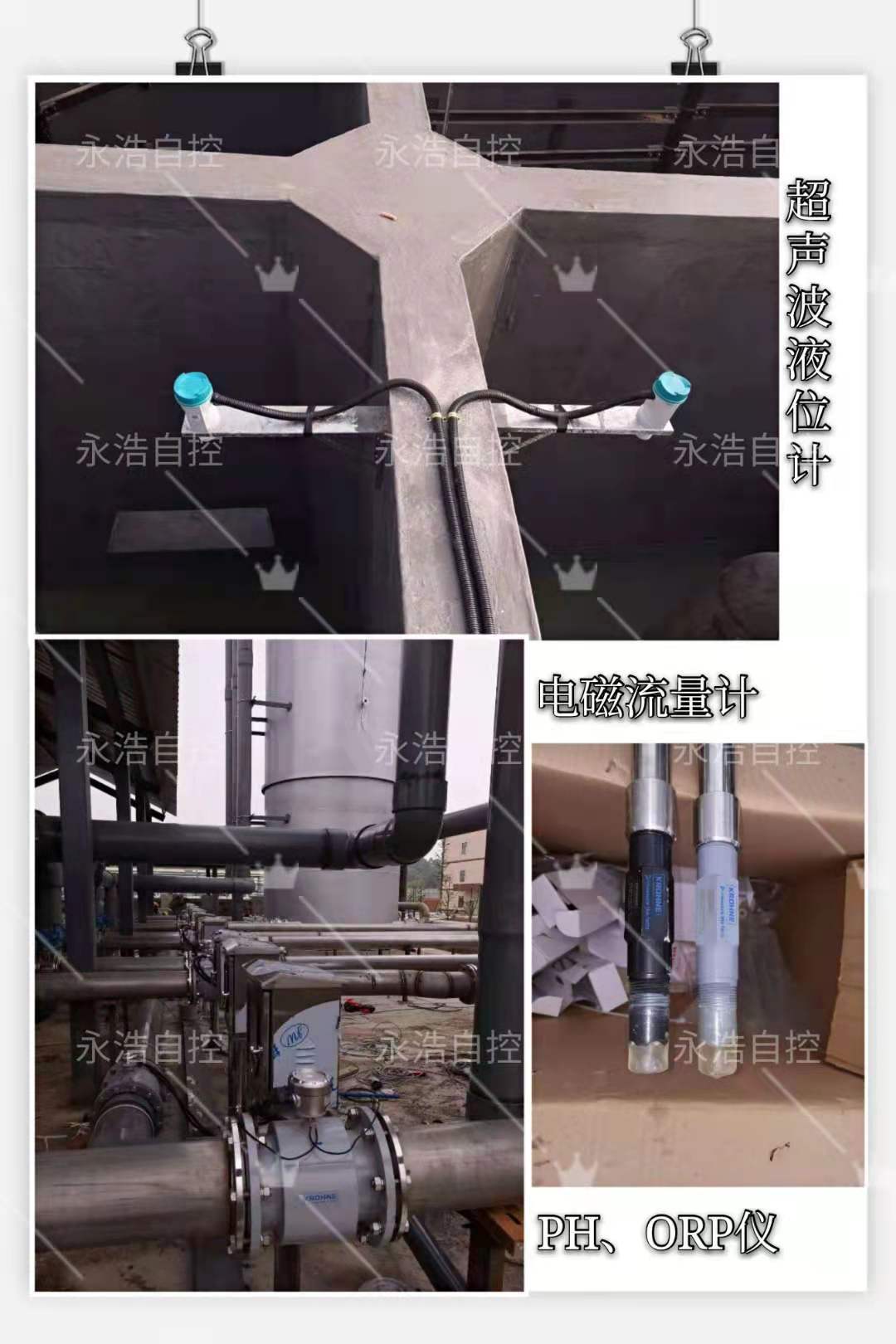

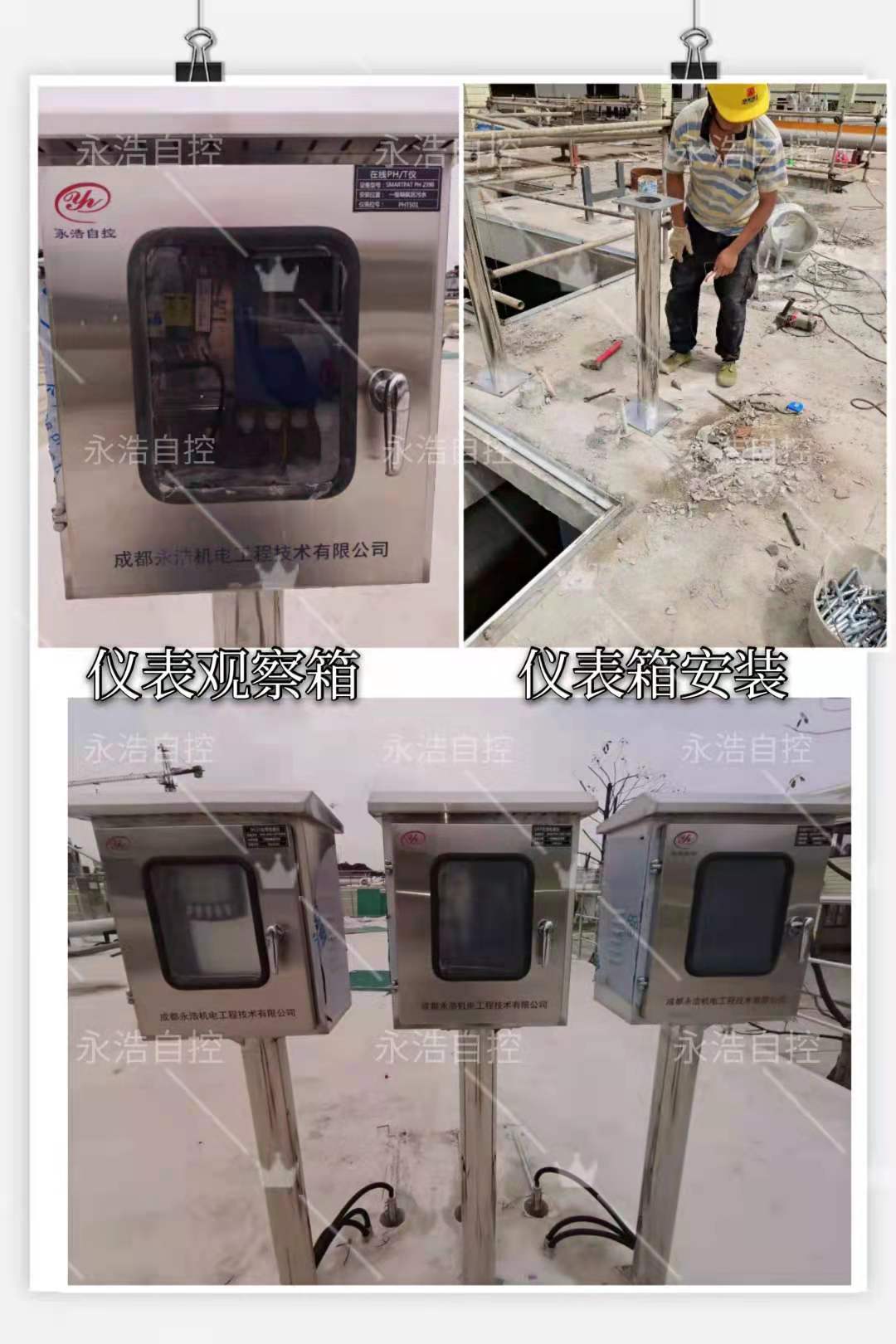

   現場儀表

   現場儀表主要采用科隆、德非、西門子等品牌，用于各池子、管道的流量、液位、壓力、

   PH、濁度、MLSS等數據的采集和監測。

  2021年7月項目現場設備及機柜已完成安裝、接線工作，目前正在最后的調試中。
